全自动工具金相测量仪 V2400

产品详情

设备介绍

设备结构形式

采用龙门桥式结构，运动为龙门架移动，如图（参考）：

一.设备应用：

检测项目及技术要求

1.1观察与测量TFT面板。

1.2使用时支持充气分离产品与台面。

1.3支持分区背光控制。

1.3电动对焦：无极电子调速，提供精准对焦和快速对焦功能。

2.配置要求

此装置采集图像清晰可辨；

此装置可切换不同放大倍率（光学倍率25X,50X,100X,200X，500X,1000X）；

此装置使用尼康显微光路，反射照明光源为高显指LED照明；

此装置测量系统精度可靠；

此装置测量结果可设置输出成指定文档；

具充足保养、维修空间。

操作人员动作记录、存储功能，方便管理人员对于故障的原因分析。

二、设备主要技术参数

Type / PG+面背光

Type / PG+ face backlight

88英寸：运动行程(mm)

88 inches: exercise stroke (mm)

X:2400mm Y:1500mm

调焦行程(mm)

Focusing stroke (mm)

(Z轴)150mm

(Z axis) 150mm

测量与瞄准系统

Measurement and aiming system

2/3"sony senser,数字彩色相机,2560*1920

2/3"sony senser, digital color camera, 2560*1920

视场外精度

Off-site accuracy

3+（L/1000）um

视场内精度

In-field accuracy

±1um

88英寸面背光

88-inch face backlight

88英寸（3行4列可分区控制）

88 inches (3 rows and 4 columns can be partitioned control)

反射照明系统

Reflective lighting system

高显指LED反射照明

High-definition LED reflective lighting

透射照明系统

Transmission lighting system

高显指LED透射照明

High-definition LED transmission lighting

工作高度

Working height

850mm

88英寸外形尺寸(mm)(长×宽×高)

88-inch form factor (mm) (length × width × height)

3500*2500*1750

88英寸仪器重量（kg）

88 inch instrument weight (kg)

约4200KG

About 4200KG

玻璃台承重

Glass table bearing

50kg

仪器电源

Instrument power

220V±10%（AC）50HZ

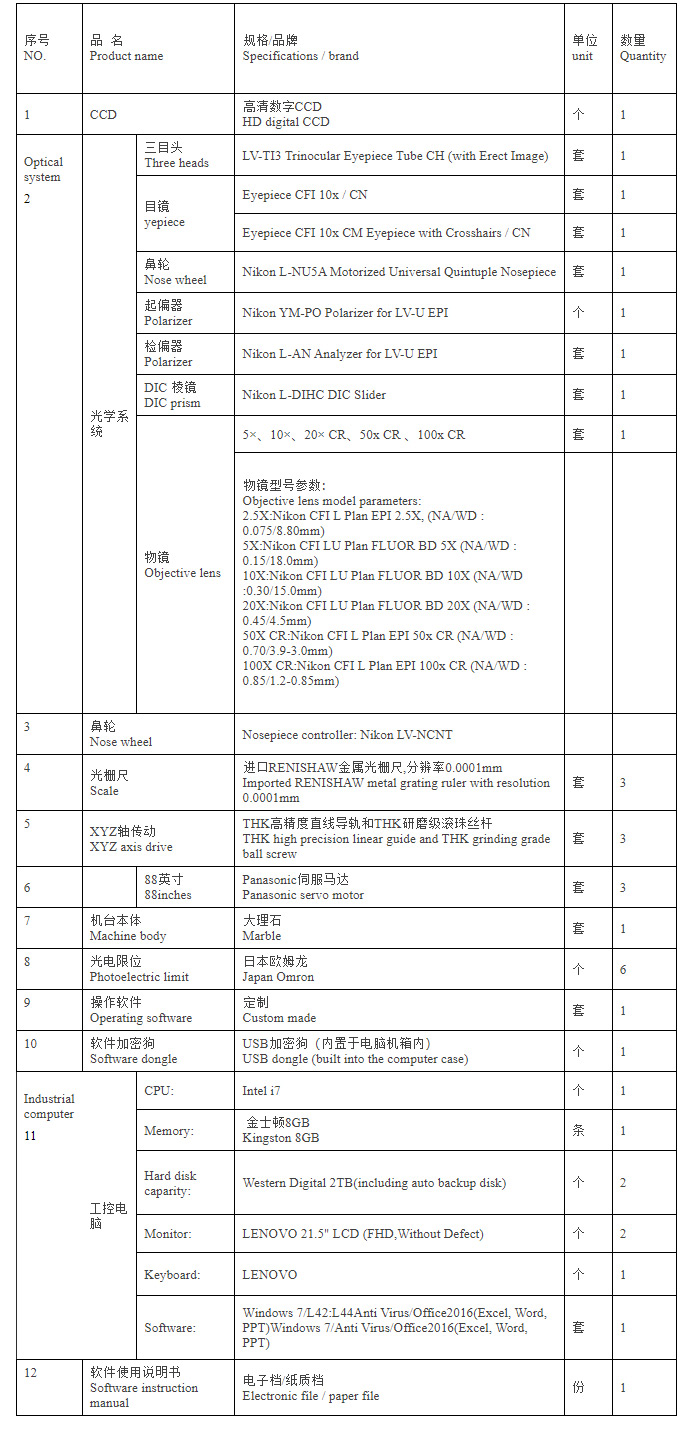

3.检测设备配置表

三、主要部件介绍说明

1. 运动控制器

1.1集成了操纵盒摇杆控制功能。

1.2提供软件限位保护、机械限位保护以及光电限位三重保护功能。

1.3采用一体式高度集成。服务极为方便，如果出现品质问题直接更换一个新控制器，全部解决控制问题，减少很多售后服务检查时间，大幅降低客户维修成本。

2.显微镜机身

2.1高可靠性镜架：为了进一步保证测量精度，载物台基座采用高度耐用和防振动的镜架。由于花岗岩的高稳定性，使测量可达到亚微米水平，同时确保最大程度的降低误差

2.2 显微镜载物台：一台好的显微镜，不仅需要精确性和坚固性，而且还要能使这种品质得以长期保持。我们使用经长时间消应力处理的天然大理石，并通过使用线性导轨做引导机构，保证了显微镜载物台最佳的线性度。

2.3 显微镜Z轴机构：此显微镜采用电动调焦功能，使用电动调焦可大幅提高操作性，并减少了进行聚焦时的操作疲劳。控制盒可以安放在桌面任意位置，可以轻松实现粗调与微调之间的切换，同时还可以配备自动聚焦单元。

3.照明系统

表面光：12V-15W高显指LED灯箱

下光源：LED长寿命冷光源

5. 工控机硬件配置及说明

计算机系统采用IPC工控，具体配置如下：

CPU : 英特尔酷睿i7以上

内存：8G DDR3

硬盘: 硬盘大于等于2T

网卡：10/100/1000Mbit Giga LAN两个以上

I/O界面：4个USB 3.0（2个在面板，2个在背板）

2个PCI插槽，1个PCI-1插槽

2个COM口

2个PS/2插孔

MONITOR : 21”以上液晶显示器

操作系统：中文简体 Windows 7 PRO专业版

Anti Virus 等防毒软体。

Microsoft OFFICE 工具软体

6. 软件功能说明

软件功能简介：

(1) 测量元素种类齐全：

能直接测量12种元素（点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、角度、开云线,闭云线）。能测量闭合云线的周长，面积及重心，使用三次插值算法，为目前最准测量云线的方法。采样点越多，越精准。

超强寻边算法，确保寻边准确无误.亚像素寻边，精度可达像素的

1/10.有自动去毛边功能，对阴暗不明的边界一样可以准确的找出.

(2) 自动判别测量(自动识别线，圆，弧)

只要将鼠标放在工件的边缘上，即可自动寻边得到线，圆或者弧.

(3) 显示结果丰富

对各种元素的测量结果显示﹐其信息量大﹐能满足各种客户的需要。并可设置哪些内容显示,哪些内容不显示﹐也可以单个元素进行单独设置其显示信息。也可对同类元素进行设置.

(4) 运行用户程序时，可将数据自动对齐导入到Excel中.

(5)辅助调光

调光指示器,会指示用户什么时候光强最好﹐避免了因打光所带来的测量误差﹐提高了测量精度和测量效率。

(6)标注功能：

能直接在绘图区及影像区的元素图形上标注角度、距离、X方向距离、Y方向距离、圆（弧）半径、圆（弧）直径、弧长。

(7)系统误差修正：

软件带有系统误差修正功能。目前可进行线性，区段补偿，垂直度误差补偿，扭摆误差补偿(特别对大行程，移动滑架式机器有用)，Z轴直线度误差补偿，镜头中心偏移误差补偿。

(8)公差

完善的尺寸公差计算能力。可设置默认的公差带符合国标的形位公差计算能力，能计算形状公差，真直度，圆、弧的真圆度。位置公差计算包含位置度、平行度、垂直度、倾斜度及同心度﹐对称度。超差能自动报警，并以红色警示。

(9) DXF档导入编程

DXF图档导入，自动产生名义值，并自动产生工件的测量程序。测量完成后，可进行测量值和名义值的比对。(11)一次测量多个相同工件(阵列测量)提供多个相同工件放置在工件台，可以一次性测量完成所有的工件，这就是阵列测量。软件提供矩形阵列和环形阵列功能。矩形阵列就是工件在水平和垂直方向呈规律放置。环形阵列就是工件绕着某点旋转，呈环形状态。并自动将测量数据导出到报表及SPC软件中.

四、机台动力环境

1. 机台适用环境条件

工作环境温度：(20±3)℃ 湿度60%～90%

洁净度：100～100K

噪音：75db以下

振动：机房不要建在有强振源、高噪声区域，如：附近有冲床，压力机，锻造设备，打桩机等

磁场、电场：不要建在强电场、强磁场附近，如电源断电设备、变压器、电火花加工机床、变频电炉电弧焊及滚焊机等；以及高粉尘区、腐蚀性气体源附近。对于有害气体车间，必须布置于有害气体车间的上风。

2. 系统动力

2. System power

电源(单相）：(220±5)V/50-60HZ/4A 总功率：800W

工厂必须为设备提供至少第三种接地装置。
