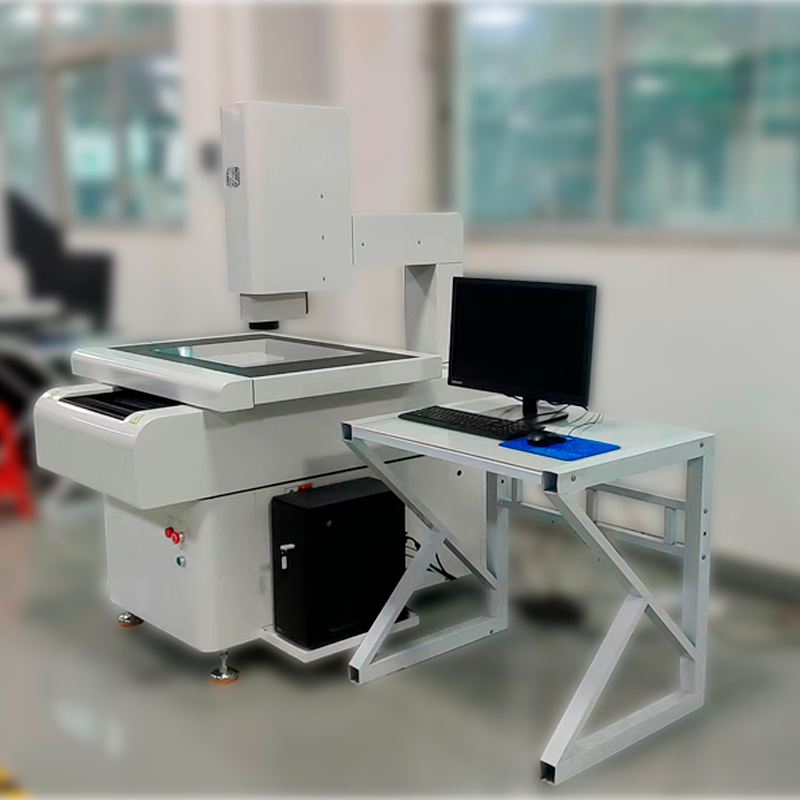

二次元測量儀利用光學透鏡對被測物體進行高倍率放大成像。二次元測量儀將物體的放大圖像通過CCD攝像系統送入計算機后，可以高效地檢測各種復雜工件的輪廓、表面形狀、尺寸、角度和位置，特別是精密零件的顯微檢測和質量控制。測量數據可以直接輸入到AUTOCaD中，形成完整的工程圖。該圖可以生成DXF文件，也可以輸入到WORD、EXCEL和SP報表中進行統計分析。可以繪制一個簡單的Xbar-S控制圖，并且可以獲得各種參數，例如CA。

　　二次元測量儀可以測量平面上的任何幾何尺寸，包括直徑、半徑、長度、角度、寬度、高度、深度、點到點的距離、點到線的距離、中心距離等。它具有拍攝零件的功能，可以更直觀地進行比較。二次元測量儀的軟件可以隨時分析測量數據。測量數據可以直接導入到Word和Excel中進行分析。它具有自動尋邊功能，使測量更快、更準確。快捷鍵功能使操作員能夠快速方便地進行測量。二次元測量儀器可以保存為DXF格式，并通過AutoCAD軟件無縫傳輸數據。也可以直接在AutoCAD中編輯使用，使測量結果的處理更加方便快捷。

　　二次元測量儀可以建立多個工件坐標系：可以根據圖紙建立多個工件坐標系。實現了各坐標系的坐標轉換。可以方便地實現直角坐標系和極坐標系統之間的相互轉換；它可以存儲和調用每個工件的坐標系。坐標系建立后，如果選擇了十字線旋轉功能，十字線將旋轉以指示坐標系的旋轉方向。手動測量可以在機器的自動測量過程中進行：如果客戶想要手動測量某個元件或幾個元件，而不是自動測量，軟件可以很容易地實現。軟件提供斷點設置功能。您可以在要手動測量的元素上設置斷點，機器將在運行時自動停止。

　　當二次元測量儀測量異常時，可以進行智能處理：軟件提供超差暫停和測量失敗暫停功能。例如，在測量過程中，工件意外移動。此時，機器將暫停，讓用戶選擇進一步處理。輔助測量儀器提供精確聚焦和快速聚焦功能。高度值可通過聚焦測量，在2.0倍的光學放大倍數下，聚焦重復性可達0.003毫米，或通過自動聚焦獲得當前點坐標。您還可以設置在運行用戶程序時是否執行自動對焦。二次元測量儀可以直接在繪圖區和圖像區的元素圖上標注角度、距離、X向距離、Y向距離、圓(弧)半徑、圓(弧)直徑和弧長。
