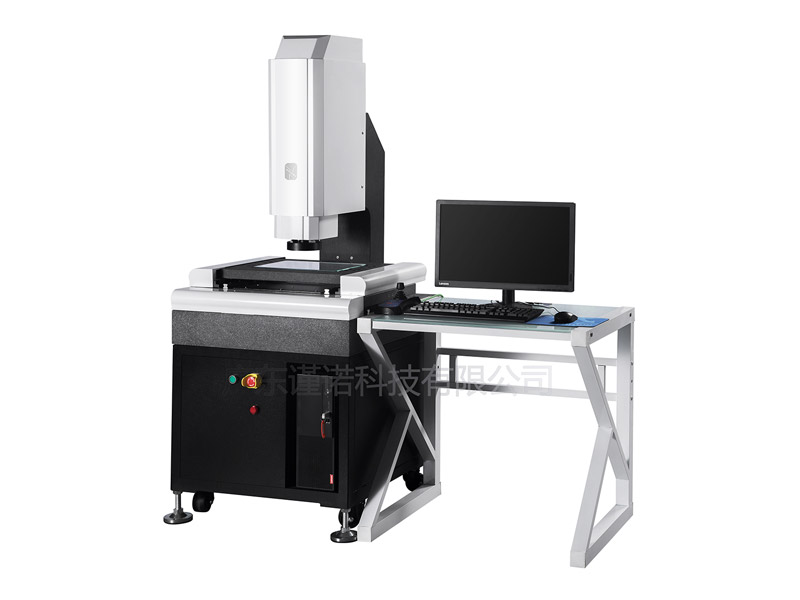

影像儀又名影像測量儀、影像式精密測繪儀、光學測量儀。它是在測量投影儀的基礎上進行的一次質的飛躍，它將工業計量方式從傳統的光學投影對位提升到了依托于數位影像時代而產生的計算機屏幕測量。下面小編分享關于影像儀的特點與使用須知的內容，歡迎閱讀！

影像儀的特點：

　　1、X軸取花崗石橫梁為基礎，確保機構不會變形及橫梁中間不會下垂。

　　2、X軸直線導軌取上置設計，符合導軌最佳受力原理，具有高精度及運行穩定的特點。

　　3、X軸花崗石背面獨特的采用厚鋼片鎖固,增強X軸的韌性，確保橫梁不會折斷。

　　4、Y軸獨特的硬體封閉環設計，在立柱底部采用鋼板連接，是橫梁、立柱構成一個整體，確保機構不會變形。

　　5、Y軸中間傳動，X軸的硬體閉環結構，確保運行時不會出現左右偏擺或甩尾的物理現象，精度得到提高。

　　6、Z軸采用交叉導軌，利用滾珠絲桿傳動，運行穩定，確保精度。

　　7、影像測量軟件可自動編程，全自動檢測。

影像儀的使用須知：

　　影像儀在使用過程中，要注意以下事項：

　　（1）工件吊裝前，要將探針退回原點，為吊裝位置預留較大的空間；工件吊裝要平穩，不可撞擊影像測量儀任何構件。

　　（2）正確安裝零件，安裝前確保符合零件與測量機的等溫要求。

　　（3）建立正確的坐標系，保證所建的坐標系符合圖紙的要求，才能確保所測數據準確。

　?。?）當編好程序自動運行時，要防止探針與工件的干涉，故需注意要增加拐點。

　?。?）對于一些大型較重的模具、檢具，測量結束后應及時吊下工作臺，以避免影像測量儀工作臺長時間處于承載狀態。

　　感謝閱讀，以上就是對影像儀的特點與使用須知的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
