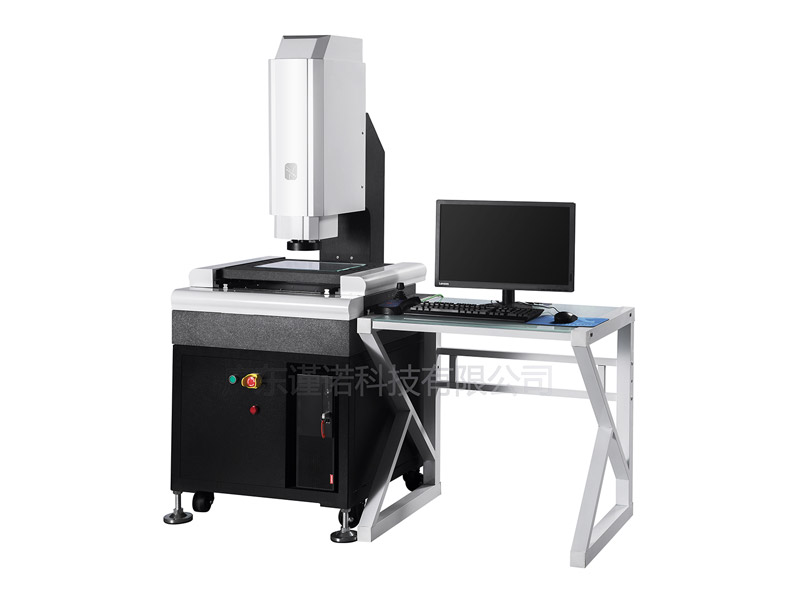

影像仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。下面小编分享关于影像仪的特点以及仪器种类的内容，欢迎阅读！

影像仪的特点：

　　1、X轴取花岗石横梁为基础，确?；共换岜湫渭昂崃褐屑洳换嵯麓埂?/p>

　　 2、X轴直线导轨取上置设计，符合导轨受力原理，具有高精度及运行稳定的特点。

　　3、X轴花岗石背面采用厚钢片锁固,增强X轴的韧性，确保横梁不会折断。

　　4、Y轴硬体封闭环设计，在立柱底部采用钢板连接，是横梁、立柱构成一个整体，确?；共换岜湫?。

　　5、Y轴中间传动，X轴的硬体闭环结构，确保运行时不会出现左右偏摆或甩尾的物理现象，精度得到提高。

　　6、Z轴采用交叉导轨，利用滚珠丝杆传动，运行稳定，确保精度。

　　7、影像测量软件可自动编程，全自动检测。

影像仪仪器种类：

　　手摇影像测量仪在测量点A、B两点之间距离的操作是：先摇X、Y方向手柄走位对准A点，然后锁定平台、改手操作电脑并点击鼠标确定；再打开平台，手摇到B点，重复以上动作确定B点。每次点击鼠标是要将该点的光学尺位移数值读入计算机，当所有点的数值都被读入后才能进行计算功能的操作。这种初级设备就像一个技术的“积木拼盘”，一切功能与操作都是分离进行的；一会摇手柄、一会点鼠标；手摇时还需注意均匀且轻而慢、不能回旋；一位熟练操作员进行一个简单的距离测量大概需要数分钟。

　　影像仪数字化影像测量仪

　　数字化影像测量仪则不同，它建立在微米级精确数控的硬件与人性化操作软件的基础上，将各种功能彻底集成，从而成为一台真正义上的现代精密仪器。具备无级变速、柔和运动、点哪走哪、电子锁定、同步读数等基本能力，鼠标移动找到你所想要测定的A、B两点后，电脑就已帮你计算测量出结果，并显示图形供校验，图影同步，即使是初学者测量两点之间距离也只需数秒钟。自动光学影像仪数字化技术实现了工件随意放置即可测量。手摇式影像测量仪在进行基准测量时，需要旋转载物平台上的分度盘，将零件的基准边调整到平行于平台的一个坐标轴，这是因为它的初级软件不能支持极其复杂空间几何换算。而数字化影像测量仪可以利用软件技术完成空间坐标系旋转和多坐标系之间的复杂换算，被测工件可随意放置，随意建立坐标原点和基准方向并得到测量值，同时在屏幕上呈现出标记，直观地看出坐标方向和测量点，使较为常见的基准距离测量变得十分简便而直观。

　　感谢阅读，以上就是对影像仪的特点以及仪器种类的介绍，部分内容来自网络，仅供参考。如果您想了解更多有关影像仪的详细事宜，欢迎致电详询，竭诚为您服务。
