市场上推出的2.5次元分为两类产品，第一类是光学对焦测高型2.5次元测量仪，第二类是探针辅助测高型2.5次元，客户可以根据自身产品特点选择适合测量的相关产品。下面小编分享关于2.5次元影像测量仪的说明与测量顺序的内容，欢迎阅读！

2.5次元影像测量仪的说明：

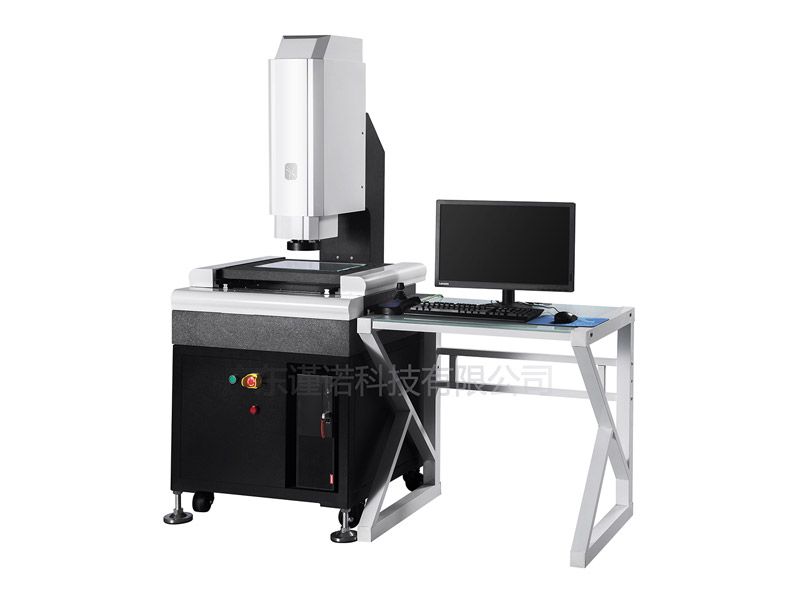

　　2.5次元是影像测量仪的又一别称。影像测量仪是由机械主体、标尺系统、影像探测系统、驱动控制系统和测量软件等部分组成的测量仪器。影像测量仪为二维参数提供了测量手段，因此有人称之为2次元。目前的技术发展使影像测量仪也可以测量部分三维参数，所以也有人称之为2.5次元。

　　影像测量仪又名精密影像式测绘仪，它克服了传统投影仪的不足，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。由光学显微镜对待测物体进行高倍率光学放大成像，经过CCD摄像系统将放大后的物体影像送入计算机后，能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。可将测量数据直接输入到AUTOCAD中，成为完整的工程图，图形可生成DXF文档,也可输入到WORD、EXCEL中，进行统计分析，可划出简单的 Xbar-S管制图，求出Ca,等各种参数

2.5次元影像测量仪测量的顺序：

　　1.首先把被测工件端面基准放到平台上进行研磨，去掉基准端面的毛刺，然后再用绸布把被测孔的表面处理一下，去掉被测孔上的细小毛刺，以便测量。

　　2.把被测工件放在平台上进行合温。

　　3.明确工件的基准面，确定工件的装夹方式，选择适当的探针。

　　4.根据确定工件的加工方式，一次装夹工件。

　　5.进入软件，校验所选择的探针。

　　6.根据被测工件的特点，利用光学镜头对工件进行工件定位。

　　7.根据图纸上标明的工件加工基准，建立工件的零件坐标系。

　　8.测量所有的要求特征。

　　9.构造两点距离来求内径直径定点高度上的尺寸。

　　10.输出报告。

　　感谢阅读，以上就是对2.5次元影像测量仪的说明与测量顺序的介绍，部分内容来自网络，仅供参考。如果您想了解更多有关2.5次元测量仪的详细事宜，欢迎致电详询，竭诚为您服务。
