2.5次元测量仪的原理及功能

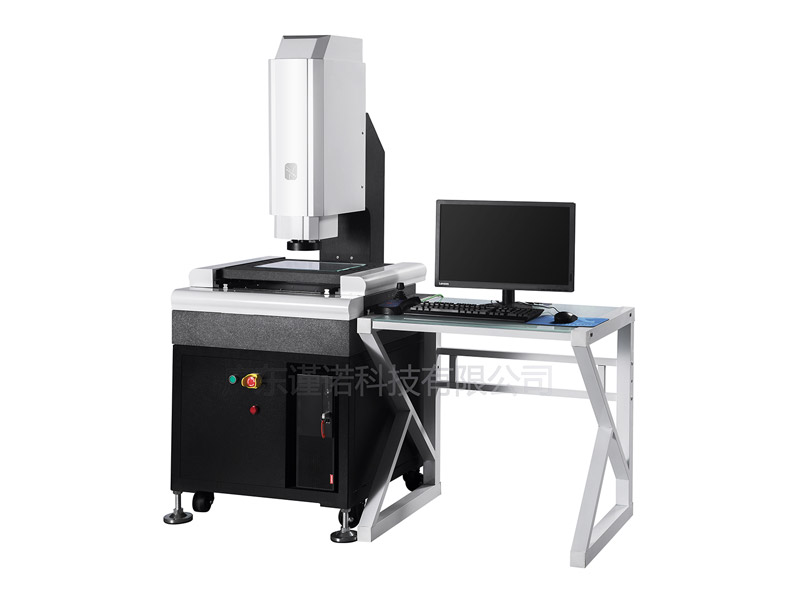

　　2.5次元测量仪利用图像测量头采集工字图像，通过数字图像处理技术提取各种复杂形状工件表面的坐标点，然后通过坐标变换和数据处理技术将坐标点转化为坐标测量空间中的各种几何特征，从而计算得到待测工件的实际尺寸、形状和相互位置关系。

　　2.5次元测量仪可以自动测量点、线、圆等元素。线间距离、平行线、角度、圆弧、多点回归圆、同心度、位置度、两个圆之间的中心距离以及其他工件尺寸。2.5次元测量仪的定位和校正功能包括返回机械原点、单点平移、自动校正倾斜放置的工件、自动设置参考坐标等强大功能。2.5次元测量仪可以利用图形上已有的测量点数据进行记忆呼气，直接执行各种操作功能，绘制图形，直接输出图形，按键输出测试报告等。它方便快捷。

　　2.5次元测量仪采用先进的图像边缘检测功能。编辑要素元素时，可以指定边缘抓取方法、边缘极性、方向、密度和强度等。它可以自动捕捉起点、终点、中点、圆心、交点等。直线和圆弧。还可以根据图纸尺寸测量要求编辑数控程序，进行产品批量测量。2.5次元测量仪可以自动转换到EXCEL和WORD生成测试报告。当直接绘制直线、圆和圆弧时，直接将测量得到的直线、圆和圆弧角等图形图形转移到计算机辅助设计软件中，生成相应的计算机辅助设计工程图形。

　　2.5次元测量仪可根据客户需要定制标准图(客户可自行定义圆心坐标、直径和半径)；然后将标准圆与图像中的工件进行比较，找出工件与标准图形之间的误差。您也可以自己设置线段的起点、终点、长度和旋转角度，然后将其与图像中的实际工件进行比较，找出工件与标准图形之间的误差。也可以根据客户自己的需要，在图像中的实际工件上设置坐标原点(0，0)，然后根据(0，0)点在屏幕上的任意点上标记该点的x和y坐标位置。

　　上述所讲解的就是2.5次元测量仪的原理及功能，希望看完能够对您有所帮助，如果您想要了解更多关于2.5次元测量仪的相关信息的话，欢迎在线咨询客服或是拨打本公司服务热线（网站右上角）进行咨询，我们将竭诚为您提供优质服务！
