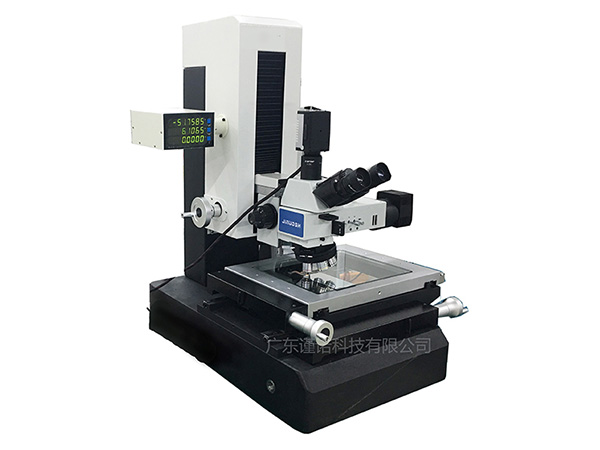

金相显微镜的用途与结构组成

　　金相显微镜操作简单、视野大、价格相对低廉，仍然是日常检验和研究工作中最常用的仪器。金相显微镜适用于拍摄任何标准的生物显微镜、体视显微镜和金相显微镜，可广泛用于医疗卫生机构、实验室、科研机构和高等院校进行生物、病理、细菌学观察、教学研究、临床实验和常规医学检查。工厂和实验室对材料的分析和鉴定。

　　金相分析是人们通过金相显微镜研究金属和合金微观结构的尺寸、形态、分布、数量和性能的一种方法。金相显微镜一般由三部分组成:光学系统、照明系统和机械系统。一些显微镜还配备了各种功能和摄影设备。金相显微镜的光学系统:其主要部件是物镜和目镜，主要用于放大。得到清晰的图像。物镜的质量直接影响成像质量。目镜再次放大物镜放大的图像。

　　金相显微镜照明系统:主要包括光源、照明器等主要附件。金相显微镜照明系统的光源类型包括白炽灯(钨灯)、卤钨灯、碳弧灯、氙灯、汞灯等。白炽灯和氙灯是常用的。普通白炽灯适合用作中小型显微镜的光源，电压为6-12伏，功率为15-30瓦。氙灯由瞬时脉冲高压点燃，正常工作电压为18V，功率为150瓦。它适用于特殊功能的观察和摄影。一般大型金相显微镜通常同时配备两种照明光源，以适应普通观察和特殊观察及摄影。

　　金相显微镜光源的照明方式：主要是临界照明和勒照明。像散照明和平行照明适用于特殊情况。金相显微镜的临界照明:光源的图像聚焦在样品表面。虽然可以获得高亮度，但是光源本身的亮度从010到10009的均匀性非常高。目前很少使用。金相显微镜的科勒照明：其特征在于光源的主像聚焦在孔径光条上，而场光条和光源的主像同时聚焦在样品表面，提供了一个非常均匀的均照明场，目前广泛使用。

　　金相显微镜像散照明：具有照明效率低的特点，仅适用于投影钨灯照明。金相显微镜平行光:照明效果差，主要用于暗场照明，适用于各种光源。根据光路设计的形式，金相显微镜有垂直和倒置两种类型，样品研磨面朝上，物镜垂直朝下，样品研磨面朝下，物镜朝上。

　　金相显微镜孔径光栏和视场光栏光源附近的孔径光栏用于调整入射光束的厚度以改变图像质量。缩小光圈可以减少球面像差和离轴像差，增加对比度，使图像清晰，但会降低物镜的分辨率。视场灯条位于另一个支架上，调整视场灯条的大小可以改变视场的大小。视场光条越小，图像的对比度越好，并且在观察期间与目镜视场的大小相同。彩色滤光片用于吸收不需要的白光部分，只允许特定波长的光通过，以获得良好的图像。通常有黄色、绿色和蓝色。

　　金相显微镜机械系统主要包括载物台、镜筒、调节螺钉和底座。(1)载物台：用于放置金相样品。(2)镜筒：用于连接物镜和目镜等部件。(3)调节螺丝：有粗调和微调螺丝，用于图像的焦距调节。(4)底座：支撑镜体。

　　上述所讲解的就是金相显微镜的用途与组成，希望看完能够对您有所帮助，如果您想要了解更多关于金相显微镜的相关信息的话，欢迎在线咨询客服或是拨打本公司服务热线（网站右上角）进行咨询，我们将竭诚为您提供优质的服务！
