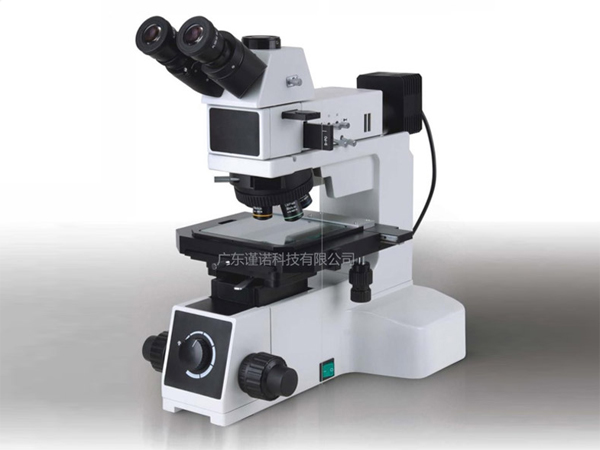

金相显微镜的原理以及构造

  金相显微镜是用入射照明来观察金属试样表面金相组织的显微镜,是对热处理后的材料作一般金相组织的研究工作的仪器。是集光学显微镜技术、光电转换技术、计算机图像处理技术于一身的光学仪器。下面来给大家介绍关于金相显微镜的原理以及构造的内容,欢迎阅读!
金相显微镜的原理:
  金相显微镜基本放大原理。它主要是用非常短的焦距物镜和较长焦距的目镜来实现。为减小象差,金相显微镜目镜和物镜均由透镜组组成复杂的光学系统,其中物镜的结构尤其复杂。
  图中的物镜和目镜都被简化成了一个单一的镜头。目标AB定位于物镜的前焦外但又非常接近焦点的位置,经过物镜后,物镜就成了一种倒立放大的实像A'B',它位于物镜的物方焦距之内,但是焦点较近,是目镜。眼镜会再次把物镜放大到虚像A"B",位于观察者视力范围内(距人眼250mm),用于眼睛观察,并在视网膜上形成Z"B"。
  运用几何光学原理,分析了金相显微镜的成像过程。但事实上,金相显微镜观察的微观组织,通常几何尺寸很小,甚至可以与光波波长相比较,根据光的电磁波理论,这一点光不能近似地看作是直线传播,而要考虑衍射效应。相反,光在金相显微镜上总是部分相干。所以,金相显微镜的成像过程是一种较为复杂的衍射相干过程。实际上,由于衍射等因素的影响,金相显微镜在放大和分辨率方面存在着一定的局限性。当前,在显微镜下可以观察到的Z小尺寸通常在0.2μm左右,有效放大速率在1500~1600x之间。


金相显微镜的构造:
  金相显微镜主要包括三个部分:光学系统、照明系统、机械系统,有些显微镜还附有摄影装置。
  运载台:
  采用金相显微镜载物台放置金相样品,载物台面与下方托盘之间设有导轨,用手推动载物台面水平方向运动,改变样品观察位置。
  孔径光阑与视场光阑:
  孔径光阑安装于照明反射镜上方,调节孔径光阑能控制入射光的粗细,以确保物像达到清晰度。位于物镜支架下方的视场光阑,它的作用是控制视野范围,使目镜内的视场变亮而没有阴影。另外,雕刻直纹的套圈上也有两个调节螺丝,用以调节光阑的中心。
  物镜转换器:
  变频器为球状,三根螺杆,可装不同放大倍数的物镜,旋转变换器可使各物镜透镜入光路径,与不同目镜配合使用,可获得各种放大倍数。
  视镜:
  视镜筒45度倾斜安装于带棱镜的半球形座架,并可将目镜转90度水平转至与照相装置配合拍摄金相照片。
  金相显微镜是一种精密的光学仪器,使用时需细心谨慎。采用金相显微镜工作前,应先了解金相显微镜的结构特点及彼此的位置及作用,再按金相显微镜的使用规程操作。
  感谢阅读,以上就是对金相显微镜的原理以及构造的介绍,部分内容来自网络,仅供参考。如果您想了解更多有关金相显微镜的详细事宜,欢迎致电详询,竭诚为您服务。
